    谈电机的接地保护要求
    信息来源:网络     点击:298     添加时间:2019-07-04 08:26:00

    接地是电机产品一个非常关键的安全保护要求,无论对电机本体还是对操作人员及配套设备;GB14711和GB755是电机产品非常关键的两个标准,对于接地的相关要求,标准中给出了具体的内容,但是不少电机厂家会因为认知或其他因素,对电机接地环节处置的不好。

    标准要求:电机必须有符合规定的保护接地装置,电机机座与保护接地装置之间应有永久、可靠和良好的电气连接,当电机在设备底座上移动时,保护接地导体应仍能可靠连接。

    实际生产应运中,对于大多数的电机产品,只在电机本体上留有接地标志和接地螺钉,接地线由客户提供;而对于长引线电机,接地线大多数由电机生产厂家提供。但鉴于供需双方对接地线的认知问题,总有一些电机的接地部分比较随意,无论是地线的颜色还是线径,很多都不符合要求。为了防止安全问题的发生,无论电机生产方还是使用方,都应该严格按规定执行。


    电机接地保护的基本要求


    ●电机必须有符合规定的保护接地装置,电机机座与保护接地装置之间应有永久、可靠和良好的电气连接,当电机在设备底座上移动时,保护接地导体应仍能可靠连接。

    ●电机若采用接线端子连接接地导线,该接线端子符合具体要求,保护接地接线端子的连接应可靠锁紧,应能防止意外转动和防止减小电气间隙与爬电距离,不用工具应不能将其松开。

    ●保护接地端子除作保护接地外,不应兼作他用。

    ●保护接地导体和保护接地端子及其连接装置的材料应具有相容性,能抗电腐蚀且是电良好的导电体。若用黑色金属,则应电镀或用其他有效措施防止锈蚀。

    ●保护接地导体应有足够的韧性,应能承受电机振动应力,并对其应有适当保护措施防止在电机使用和安装时产生危险。

    ●保护接地连接应能保证确实贯穿油漆之类的非导电性涂料层。连接方式可为冷压接或其他等效手段,不应用铰接和仅靠锡焊。

    ●穿透弹性橡胶底座的接地体应是金属,不能用导电橡胶接地。

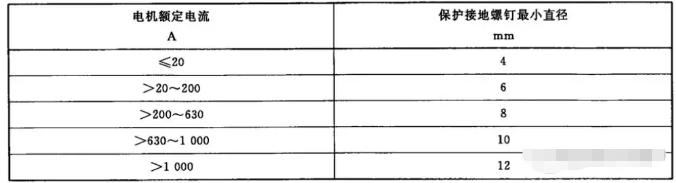

    ●保护接地端子的螺钉和接地导体应有足够截面,保护接地螺钉最小直径按表1。

    表1


    ●接地导体截面积应符合规定,具体数值见表2。

    表2


    对其他相线截面积,接地导线或防护导线的截面积应不小于:

    (1)当相线截面积小于25mm2时,为同相线的截面积;

    (2)当相线截面积为(25~50)mm2时,为25mm2;(3)当相线截面积大于50mm2时,为相线截面积的50%。


    ●接地路径的电阻应不大于0.1Ω。
